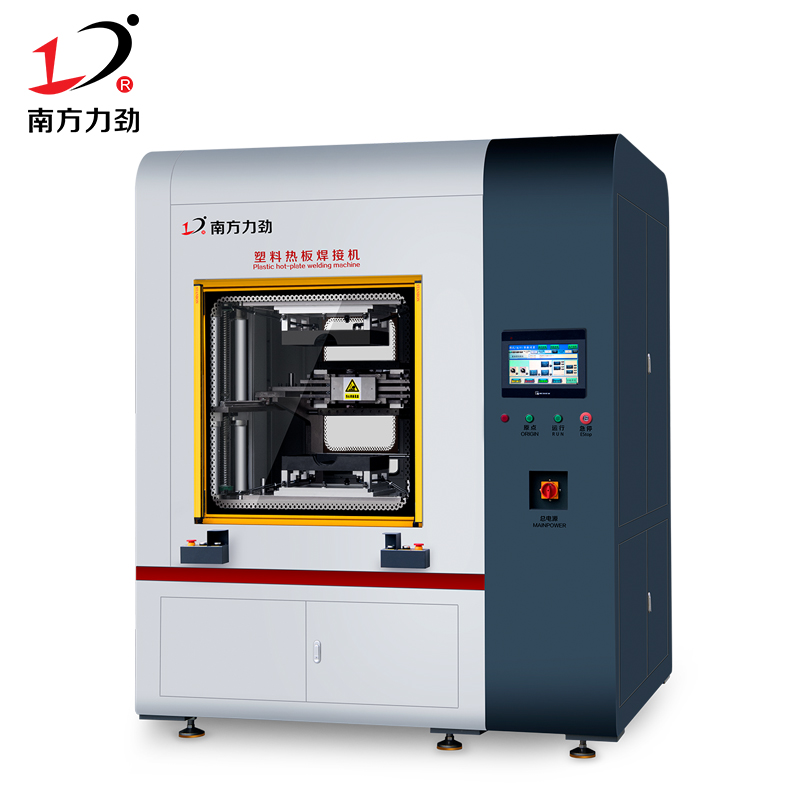

伺服热板机

伺服热板机

输液器自动化组装设备





2019新款伺服热板焊接机,是专门为Toplink定制的机型,用于医疗类器材的焊接。该款机型精度要求高,严格按照客户IOQE验收标准定制,注重每一个细节,此款设备从研发到生产出货,历时3个月,现已正常交付使用;现在对外销售该款产品,特对设备的性能及配置作如下简单介绍:



设备规格:

额定电压:380V
额定电流:35A
额定功率:21.5KW
外形尺寸:1960X1690X2400mm
功率:约15KW
电源:AC380V
总重:约2500KG
气源:0.5~0.7MPa
节拍:30S左右(不包含取放件时间)

1、温度控制
使用温度控制器,K型热电偶检测,温度温差设定在3度以内,超出温差范围设备自动调整。

undefined



2、模具

底模采用优质进口铝材CNC数控加工,热板模具接触画镀铁佛龙,上下热模具分别分布10根发热管,确保焊接画发热均匀;与实际温度控制5度以内,开机开温时间小于0.5小时

undefined

3、驱动系统
热板模具移动机构采用伺服电机十滚珠丝杆+直线导轨驱动;
上下模产品固定方式采用吸盘吸紧或气缸夹紧方式;
上下模具移动机构采用何服电机滚珠丝杆+直线轴承驱动;
换模机构采用气缸驱动。

undefined

4.安全设备
设备具备双重保护功能,确保操作人员安全:设备设有双手启动按钮,急停开关 设备带有一对安全光栅,确保操作人员的操作安全;
设备操作位有自动门,在焊接时自动关闭,焊接完成时自动打开;
设备机架方通焊接,四周用钣金做门板,门需合闭方能启动设备。

undefined

5、控制系统
采用PC控制系统,人机界面操作窗口调整各焊接参数,上下模具温度设定;

配备电器、电路控制柜,电器和气路独立分开;

设置密码保护,防止非设备管理人员操作;

PLC程序可根据客户要求增减,根据模具编号设定工作程序。


_DSC7076.1

_DSC7064.3

伺服热板焊接机备主要特点:

1.设备加工工艺
机架主体采用优质钢方通焊接,外罩封钣金,表面采用烤漆处理
设备机加工零件采用磨床研磨表面镍,平面度可达0.05mm
2.温度控制
使用电热管加热方式,高精度温度模块控制,K型热电偶时实检测。温度温差设定在3度以内,超出温差范
围设备自动调整,使发热板保持恒温状态,产品焊接质量更稳。
3.模具
底膜采用优质进口铝材CNC数控加工,热板模具表面镀铁佛龙,上下热模具分別分布发热管,确保焊接面
发热均匀;与实际温度控制5度以内,开机升温时间小于0.5小时。热板模具,底模相对位置及水平可以调节。
4.驱动系统
热模板移动机构采用日本松下伺服电机+台湾上银滚珠丝杆+直线导轨驱动,重复精度0.02mms;
上下模产品固定方式采用吸盘吸紧或气缸夹紧方式;
自动安全门采用日本SMC气缸+台湾上银直线导轨驱动。
5.安全设备
设备设有双手启动按钮;一个急停开关,设备带有一对安全光栅,确保操作人员的操作安全;
设备操作位有自动安全门,在焊接时自动关闭,焊接完成时自动打开;
设备后门和侧门为维修门,门需合闭方能启动设备。
6.设备控制系统
采用日本三菱PLC编程控制,10寸人机界面触摸屏,参数化设计,参数设定修改操作简单。
7.换模
采用三层模板组合方式,整款产品模具一次性换模。操作简单高效,1人即可完成。

undefined



输液器自动组装设备厂家医疗器械自动组装设备厂家医疗导管自动组装设备厂家滴斗自动组装设备厂家静脉采血针自动组装设备厂家吸痰管自动组装设备厂家
额定电压:380V



额定电流:35A



额定功率:21.5KW



外形尺寸:1960X1690X2400mm



功率:约15KW



电源:AC380V



总重:约2500KG



气源:0.5~0.7MPa



节拍:30S左右(不包含取放件时间)
以上参数及配置仅供参考,具体配置由双方协议为准
